什么的 Server Mesh ?

Server Mesh 是一组以轻量级网络代理的方式跟服务组合在一起的，用于处理服务于服务之间的通信问题的技术基础结构。这种技术在跟服务组合的时候，可以做到让服务无感知的方式实现服务治理。由 Server Mesh 构造的网络，具有高可靠性，尤其适合云原生应用。

• 作用
  • 处理服务于服务之间的通信
• 实现方式
  • 以轻量级的网络代理构成
• 特点
  • 可以以服务无感知的方式实现服务治理
• 场景
  • 云原生应用

实现原理

SideCar

即轻量级网络代理。

• 作用

  • 转发服务之间的调用

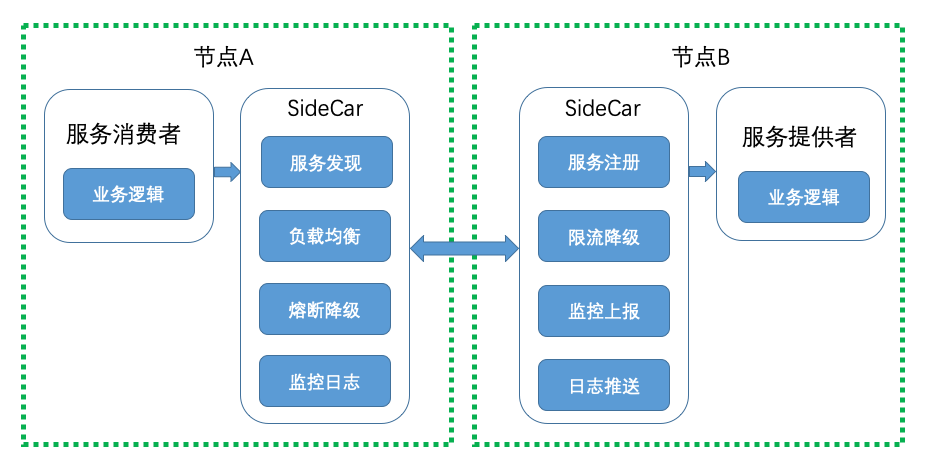

• 工作流程

  • 每个服务消费者、提供者本地都部署一个 SideCar
  • 服务消费者、提供者只实现业务代码
  • 消费者消费时，向本地 SideCar（正向代理） 发起请求
    • SideCar 根据请求向注册中心查询（得到请求节点）
    • 根据负载均衡策略选择节点
    • 向这个节点的 SideCar 发起请求
  • 提供者本地的 SideCar（反向代理） 接到请求
    • SideCar 完成流量统计、限流功能
    • 把请求转发到服务提供者
  • 请求完成


• 实现方式

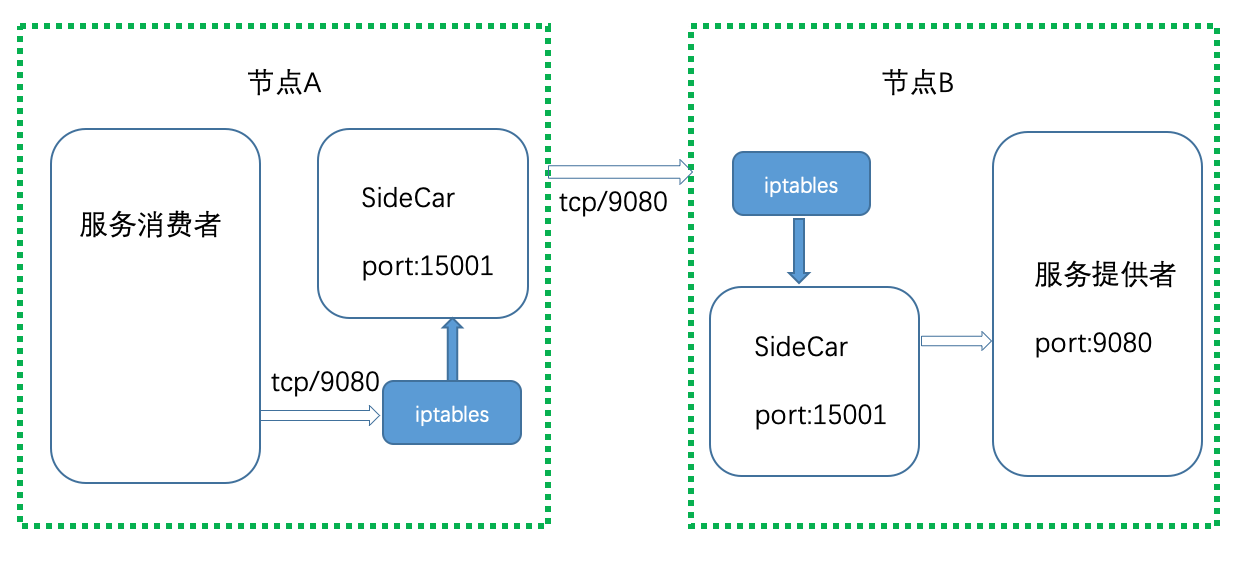

  • 基于 iptables 的网络拦截

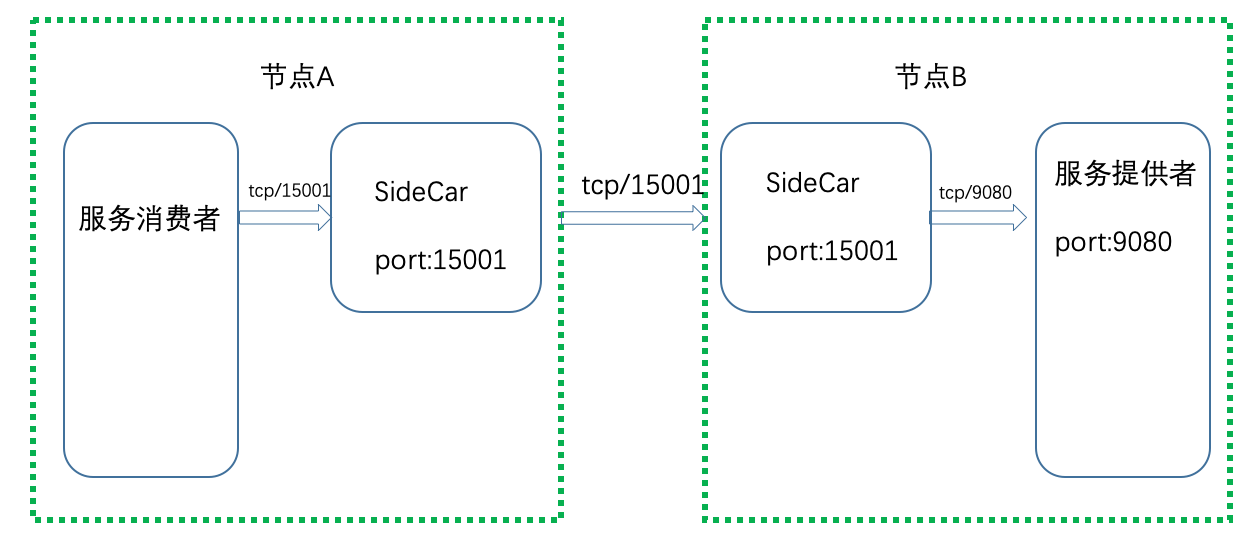

  • 协议转换

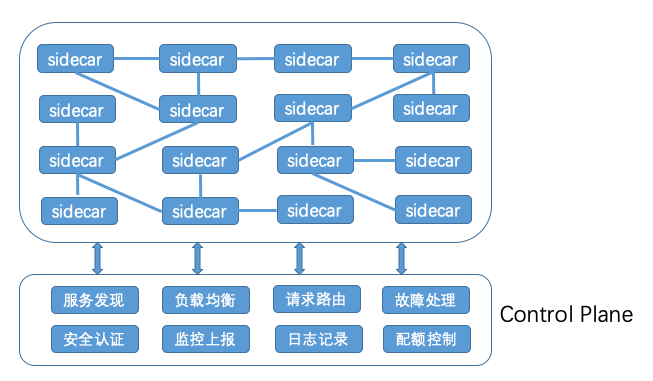

Control Plane

• 作用
  • 向SideCar 发送各种指令（以完成服务治理）
    • 服务发现：服务提供者 SideCar 注册服务到 Control Plane 注册中心
    • 负载均衡：SideCar 通过获取 Control Plane 注册中心的配置（可以动态修改）来实现负载均衡
    • 请求路由：SideCar 通过获取 Control Plane 获得节点列表（节点列表可以修改：A/B 测试等）来实现请求路由
    • 故障处理：略
    • 安全认证：略
    • 监控上报：略
    • 日志记录：略
    • 配额控制：略

实现

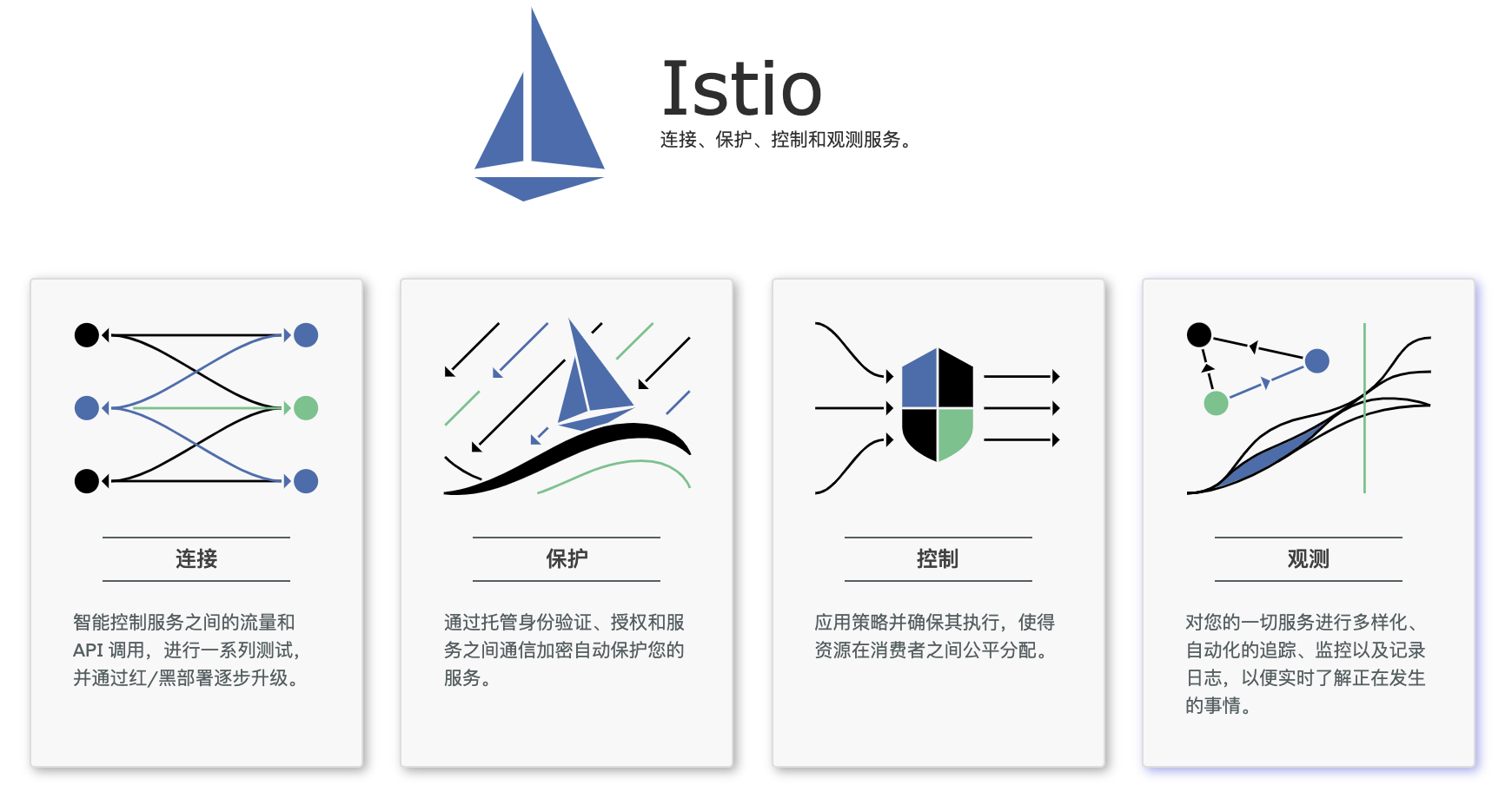

istio

一个用于连接、保护、控制和观测服务的平台。

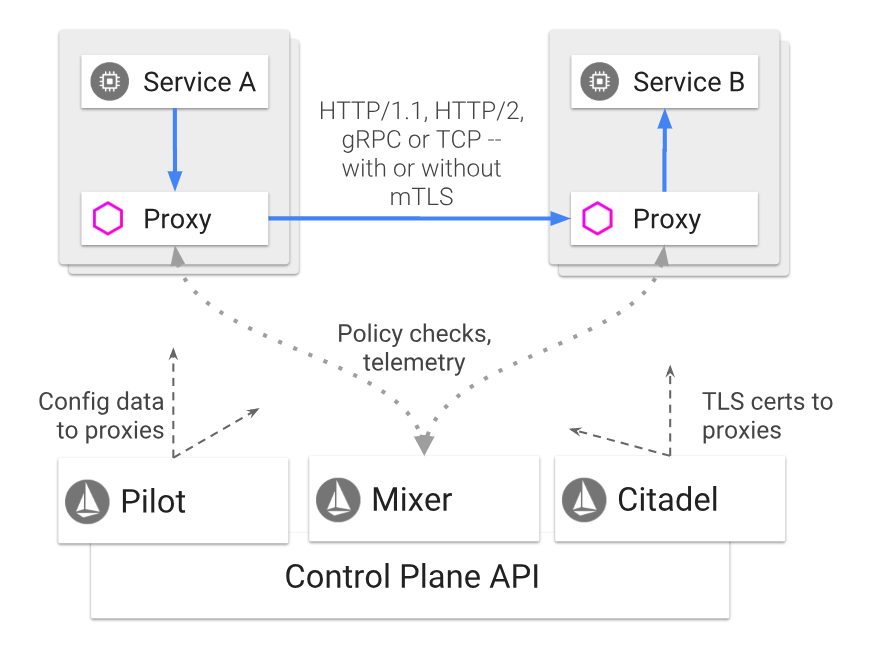

整体架构

• Proxy（SideCar）
  • 支持 HTTP/1.1、HTTP/2、gRPC、TCP 请求
  • 采用 Envoy（专门为大型 SOA 架构设计的 L7 代理和通信总线）
    • 能力
      • 服务发现、服务注册、负载均衡、限流降级、超时熔断、动态路由、监控上报、日志推送等
    • 特点
      • 性能损耗低：使用 C++ 实现，且对系统资源占用小
      • 可扩展性高：提供可插拔过滤器设计（用户可以定制开发自己的过滤器）
      • 动态可配置：对外提供统一 API，通过 API 实现动态配置（不需要重启）
        • CDS：集群发现服务
        • RDS：路由发现服务
        • LDS：监听器发现服务
        • EDS：EndPoint 发现服务
        • HDS：健康检查服务
        • ADS：聚合发现服务
• Control Plane

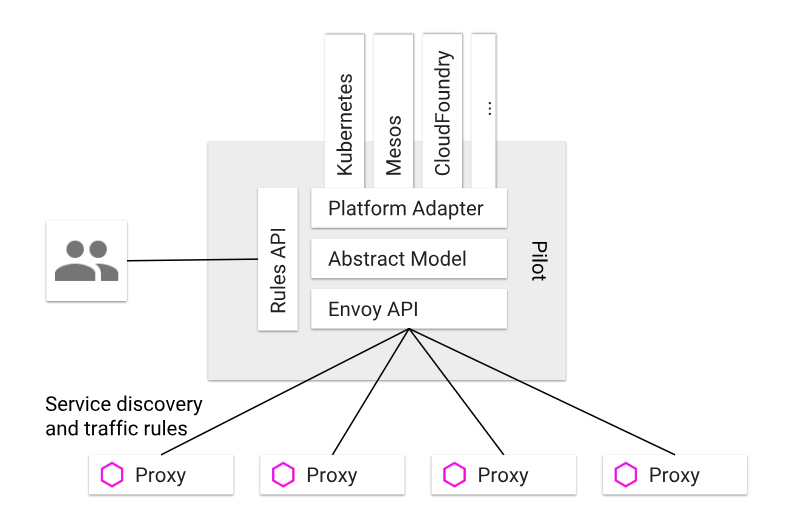

  • Pilot
    • 作用：流量控制
    • 核心组件
      • Rules API：对外封装统一 API（供服务开发者、运维调用），可以用于流量控制
      • Envoy API：对内封装统一 API（供 Envoy 调用），获取注册信息、流量控制信息等
      • 抽象模型层：对服务的注册信息、流量控制规则等进行抽象，使其描述与平台无关
      • 平台适配层：用于适配个平台（Kubernetes、Mesos 等），把平台特定（注册、资源）信息转换成抽象模型层定义的平台无关的描述

    • 实现

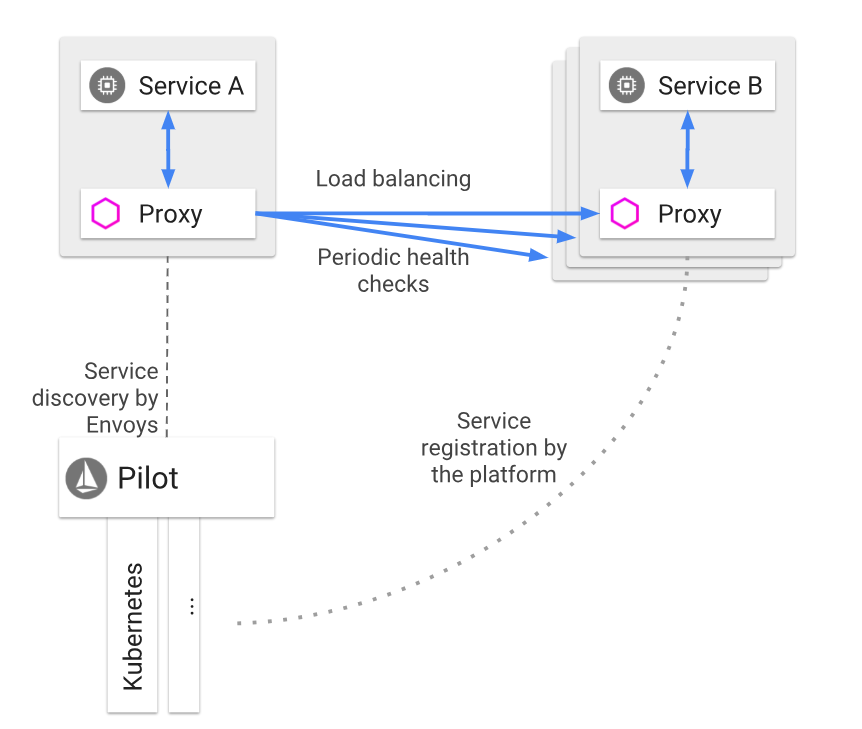

      • 服务发现和负载均衡
        • 服务提供者通过 Proxy 注册到 Pilot
        • 服务消费者通过 Proxy 到 Pilot 查询服务节点，并以某种负载均衡算法选择其中某个节点进行请求
        • Proxy 定期检查缓存的服务提供者的节点健康状态（不健康的会剔除）

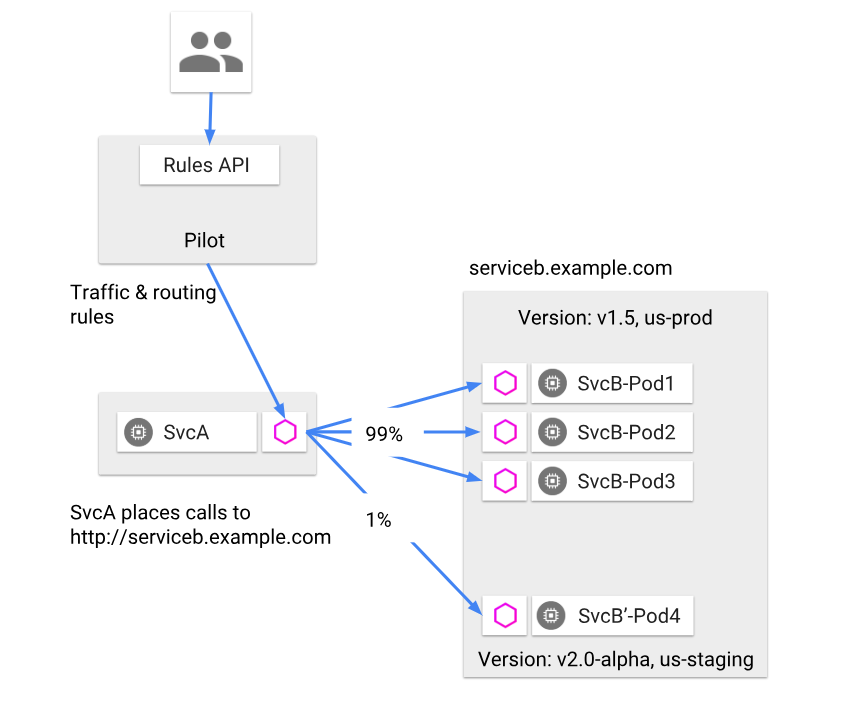

      • 请求路由
        • Pilot 对服务的版本、环境等进行细分
        • 向 Proxy 下发路由规则
        • Proxy 根据规则进行请求

      • 超时重试
        • Proxy 默认转发 HTTP 的超时时间为 15 秒，可以通过 Pilot 的 Rules API 进行设置
        • 重试次数也可以通过 Rules API 进行设置
      • 故障注入
        • 作用：在不杀死节点的情况下，通过修改路由规则，将故障注入到网络中，以此来观察服务的健壮性等
        • 原理
          • 在 TCP 层制造数据包的延迟或损坏（模拟服务超时、调用失败场景）

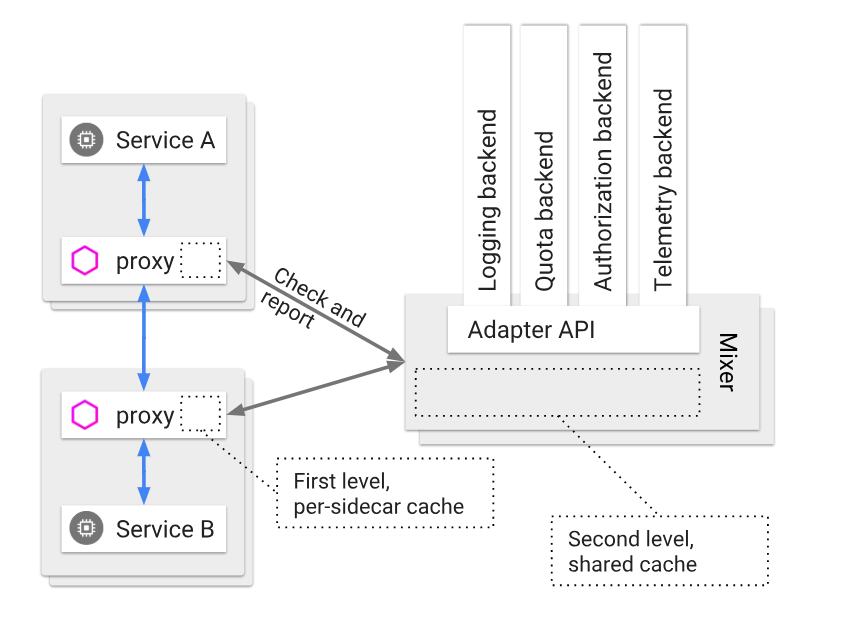

  • Mixer
    • 作用：实现策略控制、监控日志收集等
    • 原理： 每次 Proxy 转发请求都调用 Mixer
      • 高可用、低延迟
        • Proxy 端本地缓存（降低 Proxy 端对 Mixer 的调用延迟）
        • Mixer 本地缓存（减低延迟；减少后端基础设施故障带来的影响）

      • 策略控制（在 Mixer 中配置）
        • 对服务调用进行速率限制
        • 对服务调用进行访问控制
      • 日志收集（在 Mixer 中配置）

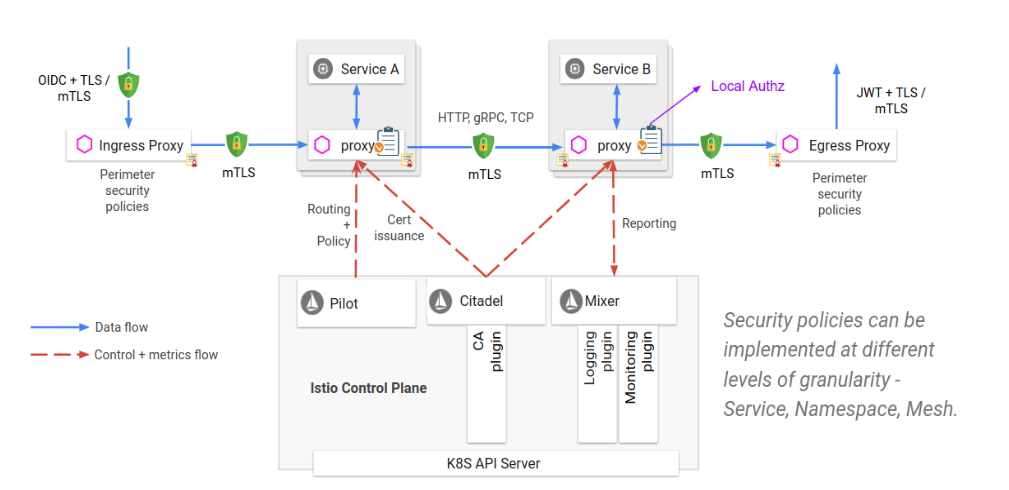

  • Citadel
    • 作用：保证服务之间访问的安全（跟 Proxy、Pilot、Mixer 配合）
      • Citadel 里存储秘钥和证书
      • 通过 Pilot 把授权策略和安全命名信息分发给 Proxy
      • Proxy 与 Proxy 之间调用使用双向 TLS 认证（保证服务安全）
      • Mixer 管理授权和审计
